引言

　　目前，我国屋顶式通风机的风帽材料通常采用玻璃钢，其垂直投影大多是圆形，具有结构简单、制造方便、价格低廉等特点。但由于风帽采用整体组装固定结构，特别是大型风机配套电机一般质量超过100kg，当风机检修时需拆除风帽、叶轮及电机后才可进入风机内部，且用户一时找不到合适的起吊工具，给设备的检修带来许多不便和安全隐患。

1 风帽开启装置设计

　　为解决上述的技术问题，现介绍一种风帽在一定角度范围内可任意角度开启的屋顶式通风机风帽开启装置，风帽的开启是通过电动推杆来完成，以方便设备检修。

1.1 设计方案

　　风机机号No2.8～9手动单开启；No10～14电动或手动单开启；No15～28电动双开启。

1.2 开启角度

　　单开启为0～75°；双开启为0～60°。

1.3 风帽结构

　　风帽材料根据设计寿命及室外气象条件，保证能承受可能出现的风雪载荷，材料可选用不锈钢，厚度为2mm左右；风帽为流线扁平形，外形垂直投影为正方形，风帽内部设有导流罩呈流线形，以尽可能减小排风阻力。风帽的外形尺寸能确保遮盖住屋顶式通风机，以确保不使室外雨、雪飘落到屋顶式通风机筒内。对于小机号单开启风帽可整体模压成型，对于大机号双开启风帽由左风帽和右风帽连接，连接处设有密封件以防接缝处渗水，单风帽或双风帽（左右风帽）上设有多条加强肋，以提高风帽的刚度。双开启及单开启风帽关闭状态下结构示意图见图1和图2。

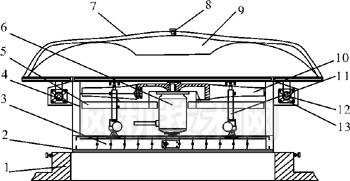

１.基础　２.机座 3.电动风阀 4.风筒 5.电机支架 6.电机 7.风帽8.密封件 9.导流罩 10.叶轮 11.电动推杆 12.转动轴 13.带座法兰型轴承

图1　双开启风帽关闭状态下的结构示意图

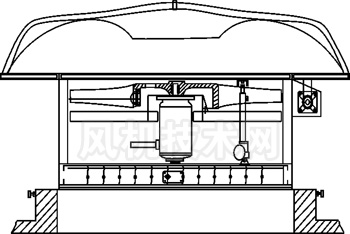

图2　单开启风帽关闭状态下结构示意图

1.4 　风帽开启支撑结构及连接装置

　　风帽开启方式可以采用电动推杆，其传动机构原理：电机带动蜗杆转动，蜗杆带动蜗轮转动，蜗轮连动丝杠转动，丝杠上装有螺母，当丝杠转动时带动螺母移动，螺母连接推杆作直线运动，控制推杆的旋转方向实现推杆伸缩。电动推杆伸缩端铰链连接风帽，另一端固定在电动风阀平面上。风帽下方开启支承点连接转动轴，该转动轴的两端各装有固定在风筒壁上的带座法兰型轴承，从而可以使风帽开启时绕支点灵活转动。

2 　叶轮、电机起吊机构设计安装　　

首先设计如图3和图4所示用于叶轮、电机起吊的框架，在电机支架上设有安装框架的孔，使用时将框架插入电机支架的两边起吊工艺孔中螺母固定，然后在起吊框架上装上手拉葫芦，用手拉葫芦起吊叶轮或电机，这样叶轮或电机垂直起吊既方便又安全。

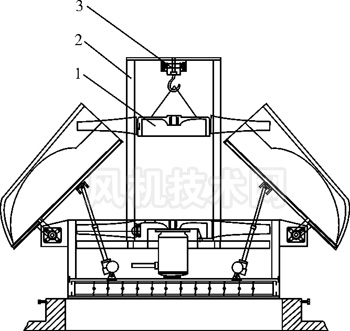

1.叶轮 　2.起吊框架　 3.手拉葫芦图3　双开启风帽叶轮起吊示意图

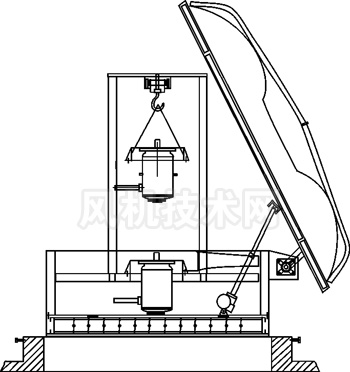

图4　单开启风帽电机起吊示意图3 　

结论　　

总结屋顶式通风机风帽开启装置具有以下优点。

　　（1）电动控制风帽开启角度，开启角度能满足风机检修需要，方便风机检修。

　　（2）降低了劳动强度，改善了劳动条件。

　　（3）能与起吊框架和手拉葫芦配合使用，叶轮或电机移出方便、安全，提高了用户对风机检修工作的效率。
