PYHL-14A(HL3-2A）消防排烟混流风机

　　HL3－2A系列低噪节能混流通风机和HTF（PYHL－14A）系列高温排烟低噪节能　混流通风机，是介于轴流式和离心式通风机之间的一种新型风机，它具有离心式风机的高压力，轴流风机的大流量，效率高，节能好，噪声低，安装方便等特点。本系列通风机设计颖，结构紧凑，体积小，重量轻，易安装，与老式的离心式风机相比可节电20%，转速小于2000r/min时，噪声低于75dB(A)，风机联接管道和安装在空调箱内时，噪声小于70dB(A)。可代替2000pa以下的中，低压离心风机，广泛用于工业，民用建筑通风除尘等。PYHL－14A系列风机是HTF系列的派生产品，风机进风端装有集流消音器，产品能在300摄氏度左右环境温度中正常运转1小时，既能作通风换气，又能起高温排烟等双重作用，适用于地下隧道，地下商场，地下仓库等消防配套设施。

一、风机的结构特性
风机主要有叶轮。机壳，进口集流器，导流片，电动机部件组成。叶轮采用有子午加速特点的扭曲夹板片焊接在轮毂上。经动平衡校验，超速试验，有良好的空气动力性能。机壳采用圆筒形，与消音功能集风器联接成整体。出口装肝导流片，具有良好的气流颁布，压力稳定。PYHL－14A型风机设计二次进风，有利降低电机的环境温度。

二、风机的用途
HL3－2A系列混流通风机HTF（PYHLK－14A）系列高温排烟混流通风机广泛应用隧道，地下车库，高级民用建筑，冶金，厂矿等场所的通风换气及消防高温排烟，HL3－2A系列风机输送气体温度不得超过80摄氏度，HTF（PYHL－14A）系列风机工作温度为300摄氏度。气体内不允许有粘性物质，所含的尘土及硬质颗粒不大于150mg/m3。特殊环境可选用防爆型混流风机。

三、风机性能的选择

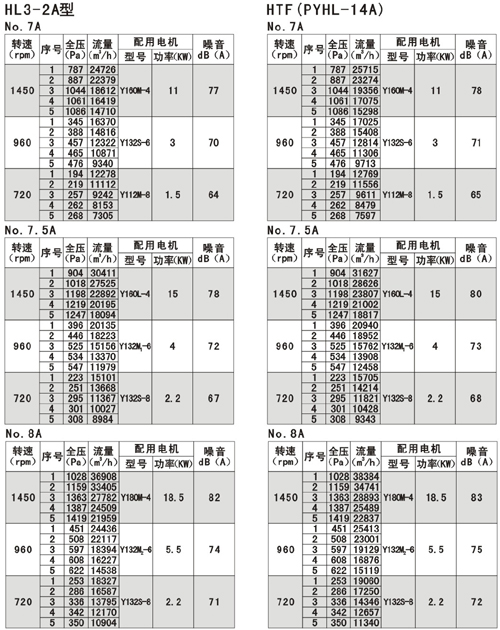

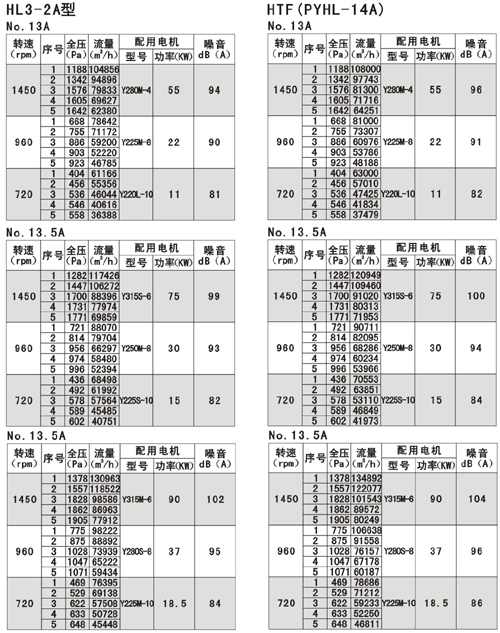

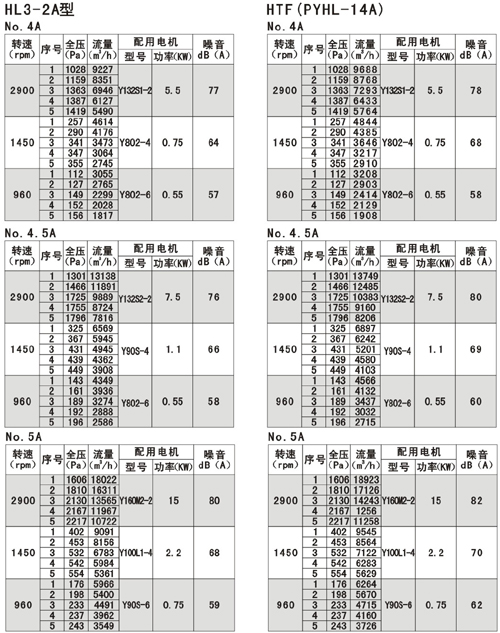

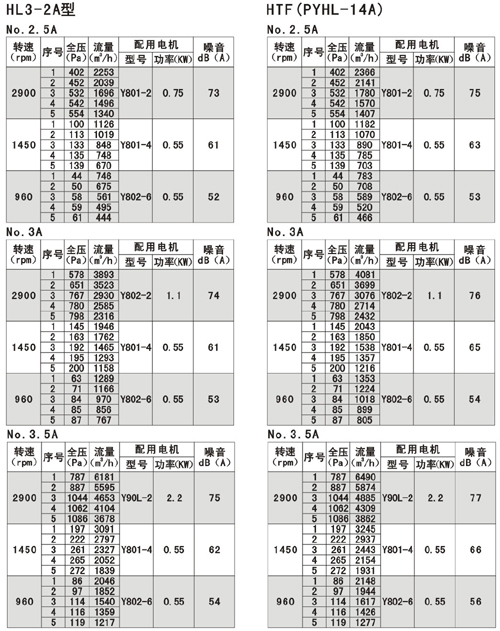

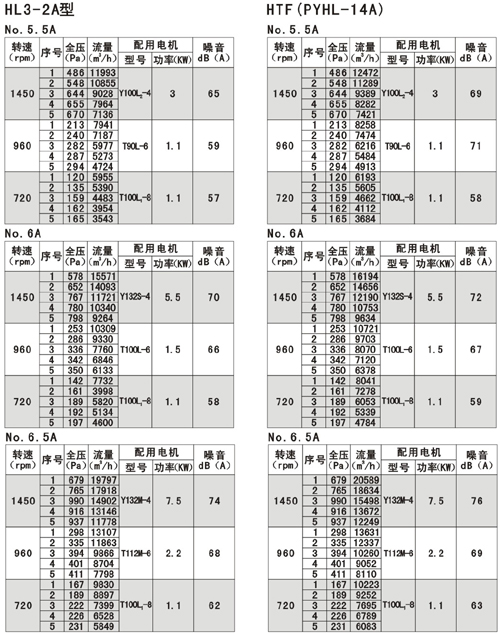

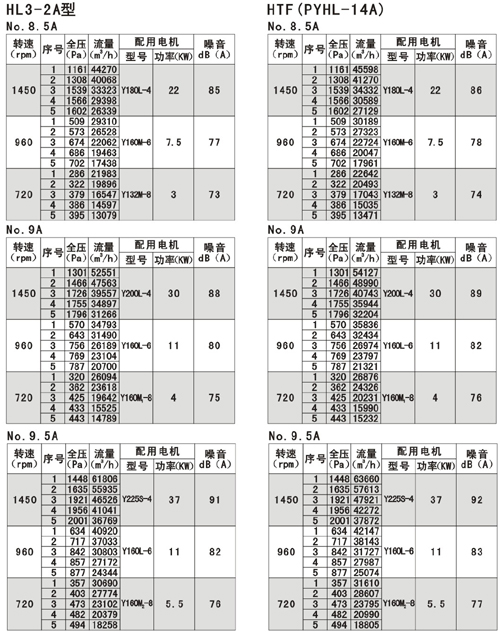

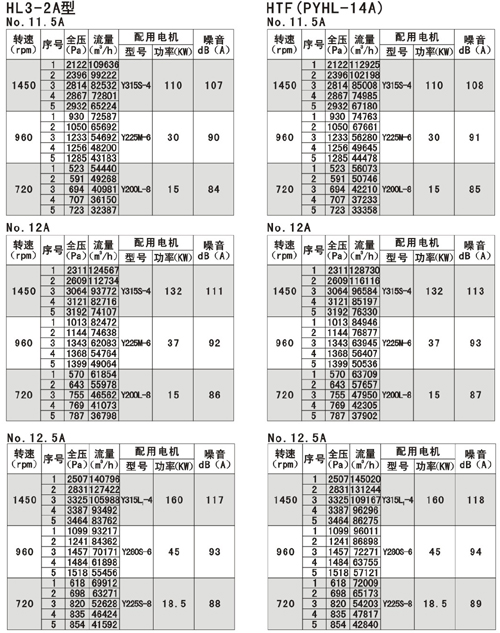

风机的性能在性能表上查阅，表中列出的性能是最高效率范围内的性能，按流量分为五个特点，选用时按性能表为准，出厂的风机合格品性能在额定流量下全压值不超过＋＿5%。性能选用表是标准状态下的性能，无论技术文件或定货要求的性能均按标准状态为准，标准状态大气压＝101325pa，t=20相对温度　＝50%空气状态，当实际使用条件下与上述不符合时按有关公式进行换算，风机安装方式可分为立式和卧式，如立式安装在订货中注明，如流量，压力安装尺寸等性能参数有特殊要求，公司将为您另行设计生产。HTF（PYHL－14A）系列通风机的流量值为300摄氏度高温空气流量值，比平常选用HL3－2A系列风机流量值＋　＿5%。
